Programmet EMCmag5
av Torbjörn Karlsson.

Detta program har använts för att beräkna och rita figurerna i min artikel  Hur fungerar jordplan egentligen?  i EMCmagazine nr 3 -99.

Programmet beräknar överhörning i en ledning som består av två plattledare med tvärsnitt enligt figur 1.

Ledarna befinner sig på höjden H över jordplanet och på centrumavståndet 0,4 från varandra. H går att variera i programmet.

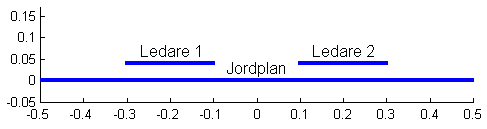

Figur 1. Tvärsnitt av två plattledare över ändligt jordplan H = 0,04.



Ledningen har längden 1 dm och är avslutad med 3 resistanser i båda ändar enligt figur 2.









Figur 2. Resistanser i ledarens ändar.

I källändan är resistanserna Rk1, Rk2 och Rk12, där Rk1 = Rk2.
I laständan är resistanserna RL1, RL2 och RL12, där RL1 = RL2.

Källan är en ideal spänningsgenerator i ledare 1 med trapetsformad utspänning:

Pulslängd 10 ns, stig- och falltid 0,5 ns, pulsamplitud 1 V.

Programmet, som kräver minst Matlab 5.3/Release 11, beräknar spänningen på båda ledarna i båda ändar och presenterar resultatet i kurvform i två figurfönster

Skicka gärna frågor och kommentarer till EMC@Emicon.se.

Program för beräkning av överhörning: EMCmag5.zip  (44 k)
