Programmet EMCmag3
Detta program har använts för att beräkna och rita figurerna i min artikel Hur fungerar jordplan egentligen? i EMCmagazine nr 1 -99.
En metallremsa med bredden Bjpl i godtycklig längdenhet används som jordplan för två platta ledare med bredden Bledare. Ett tvärsnitt visas i figur 1.
Ledarna befinner sig på höjden H över jordplanet och på centrumavståndet D från varandra.

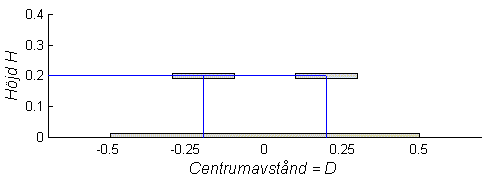

Figur1. Tvärsnitt av två plattledare över ändligt jordplan.
Programmet beräknar delkapacitansen mellan de båda plattledarna och mellan plattledarna och jordplanet. Det beräknar också elektriska och magnetiska fältet i den närmaste omgivningen.
För att tanka hem programmet, klicka på lämplig version nedan, eller välj från lista.
Skicka gärna frågor och kommentarer till EMC@Emicon.se. Vi ska försöka att svara på frågor och sammanställa frågor, svar och kommentarer och lägga ut på en särskild sida.
Du som har Matlab version 5.2 kan använda EMCmag3.dll (293k) med tillhörande hjälpfil EMCmag3.m (1k).
Detta program levererar en figur som visar fältstyrkan omkring ledarna. Delkapacitansvärdena skrivs ut i kommandofönstret.
Tanka hem filerna och placera dem i en mapp som finns i Matlabs sökväg och skriv kommandot
[ c12, cjpl ]=EMCmag3( Bjpl, Bledare, D, H) med lämpliga värden på Bjpl, Bledare, D och H

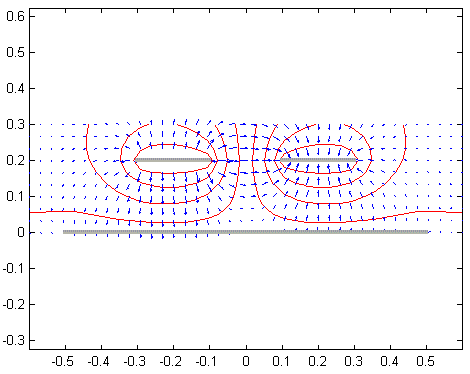

t ex [ c12, cjpl ]=EMCmag3(1, 0.2, 0.4, 0.2) och du ser strax en figur som visar elektriskt och magnetiskt fält omkring ledarna. I kommandofönstret skrivs värdena ut på delkapacitanserna c12 och cjpl. c12 är delkapacitansen mellan plattorna och cjpl är delkapacitansen mellan en platta och jordplanet. Nedan visas den figur som beräknas med ovanstående exempelkommando. På kommandoraden kommer följande resultat:
c12 = 5.6282e-012
cjpl = 2.0775e-011
Du som inte har Matlab kan använda exe-programmet EMCmag 3.exe, vilket medför en något mer komplicerad procedur eftersom du måste öppna resultatfilen i ett program med plotmöjlighet för att se kurvorna. Du behöver också ha 6 filer från Matlab, som ska ligga i datorns sökväg, vilket enklast görs genom att de placeras i samma mapp som exe-filen. Dessa 6 filer finns i det komprimerade zip-arkivet libfiler.zip (1614k).
Tanka hem exe-programmet och skriv en textfil med hjälp av en editor tex Anteckningar som följer med Windows. Skriv på första raden siffervärdena för jordplanets bredd Bjpl, ledarens bredd Bledare, centrumavståndet D, och höjden H i nämnd ordning. Du kan använda decimaltal med decimalpunkt (OBS!) tex 0.001 eller exponentformat tex 1e-3. Spara textfilen som indata3.txt och lägg den i samma mapp som EMCmag3.exe. Du kan också ändra exempelfilen indata3.txt, som finns tillsammans med huvudprobrammet i ziparkivet EMCmag3exe. Starta programmet från DOS-prompten genom att gå till mappen med programmet och skriva in EMCmag3 efter prompten. När beräkningen är klar kan du läsa kapacitansvärdena i dosfönstret och hämta plotdata i filerna som ligger i den mapp där EMCmag3.exe ligger, de har namnen hfield3.dat, exfield3.dat och eyfield3.dat. Dessa innehåller beräknade data för fältfördelningen. Hur data är organiserade i dessa filer finns beskrivet i EMCmag2.txt som ligger tillsammans med exe-filen i ziparkivet EMCmag2exe.zip.
Lista med alla filer till EMCmag3:
Matlabprogram: EMCmag3.zip (113 k)
Fristående program: EMCmag3exe.zip (75k)
Matlabfiler som behövs för att fristående program (.exe -filer) ska fungera: libfiler.zip (1614 k)
(Om du inte har programmet Winzip, kan du hämta det från http://www.winzip.com/ och sedan plocka ut filerna ur zip-arkivet).
