Programmet EMCmag1
Detta program har använts för att beräkna och rita figurerna i min artikel Hur fungerar jordplan egentligen i EMCmagazine nr 4 -98.

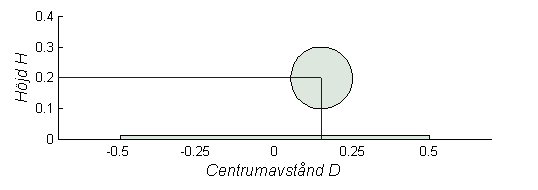

En metallremsa med bredden 1 i godtycklig längdenhet används som jordplan för en cirkulär ledare. Ett tvärsnitt visas i figur 1.
Ledaren befinner sig på höjden H över jordplanet och på avståndet D från planets centrumlinje. Ledaren har radien R.
Detta program beräknar strömfördelningen i jordplanet och runt ledaren.
Klicka här för en beskrivning av hur beräkningen går till.
För att tanka hem programmet, klicka på lämplig version från lista med komprimerade filer nedan.
Skicka gärna frågor och kommentarer till EMC@Emicon.se. Vi ska försöka att svara på frågor och sammanställa frågor, svar och kommentarer och lägga ut på en särskild sida.
Du som har Matlab version 5.2 kan använda EMCmag1.dll (79k) med tillhörande hjälpfil EMCmag1.m (1k)
Detta program levererar två figurer vid varje körning, en som visar strömfördelning
i jordplanet och en som visar strömfördelning runt ledaren.
Tanka hem filerna och placera dem i en mapp som finns i Matlabs sökväg och skriv kommandot
EMCmag1(D,H,R) med lämpliga värden på D, H och R (t ex EMCmag1(0, 0.1, 0.001) ) och du ser strax en kurva som visar strömfördelning i jordplanet, den andra kurvan ligger i ett fönster bakom, vilket blir synligt när det aktiveras. Nedan visas de kurvor som beräknas med ovanstående exempelkommando.
Du som inte har Matlab kan använda exe-programmet EMCmag 1.exe (84k), vilket medför en något mer komplicerad procedur eftersom du måste öppna resutatfilen i ett program med plotmöjlighet (t ex Excel eller MathCad) för att se kurvorna. Du behöver också ha 6 filer från Matlab, som ska ligga i datorns sökväg, vilket enklast görs genom att de placeras i samma mapp som exe-filen. Dessa 6 filer finns i det komprimerade zip-arkivet libfiler.zip (1614k).
Tanka hem exe-programmet och skriv en textfil med hjälp av en editor tex Anteckningar som följer med Windows. Skriv på första raden siffervärdena för avståndet D, höjden H och radien R i nämnd ordning. Du kan använda decimaltal med decimalpunkt (OBS!) tex 0.001 eller exponentformat tex 1e-3. Spara textfilen som indata1.txt och lägg den i samma mapp som EMCmag1.exe. Du kan också kopiera exempelfilen indata1.txt. (1k). (Det går fortfarande att kalla den för indata.txt, som den hette från början, men det nya namnet passar bättre när det har blivit fler program som skiljs åt med nummer.) Dubbelklicka på EMCmag1.exe och vänta medan programmet utför beräkningen, du ser en svart ruta. Du kan annars med fördel starta programmet från DOS-prompten så att du hinner läsa de meddelanden som skrivs ut. När beräkningen är klar visar sig två nya filer i den mapp där EMCmag1.exe ligger, de har namnen strfjpl1.dat och strfled1.dat. Dessa innehåller beräknade data för strömfördelningen i jordplanet respektive ledaren.
För att se kurvor måste du ha ett program med plottningsmöjlighet, vi antar här att du har Excel.

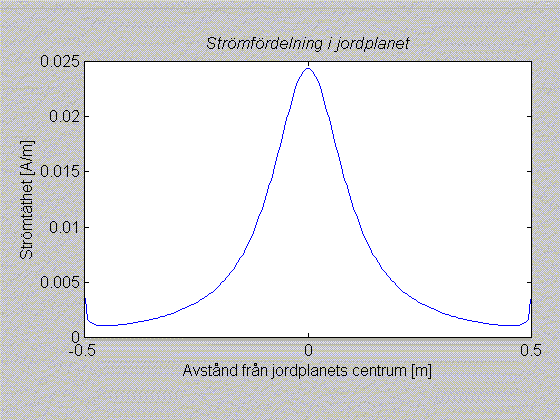

För att plotta strömfördelning i jordplan, öppna filen strfjpl.dat (välj visa alla filer) och följ anvisningarna i Textimportguiden. Välj "fast bredd" för ursprunglig datatyp i steg 1. Om nödvändigt, justera den vertikala avgränsningslinjen i steg 2. Ingen åtgärd i steg 3, klicka på slutför. Markera de båda kolumnerna som visar sig och välj Ersätt på Redigera-menyn och ersätt komma med punkt ( om du inte använder decimalpunkt som standard i Excel). Välj Diagram... på Infoga-menyn och välj punktdiagram men undertyp "med datapunkter sammankopplade med linjer utan brytpunkter". Följ guiden till slut och markera sedan axlar och redigera tills du är nöjd med resultatet. Det bör påminna om den övre av ovanstående figurer.

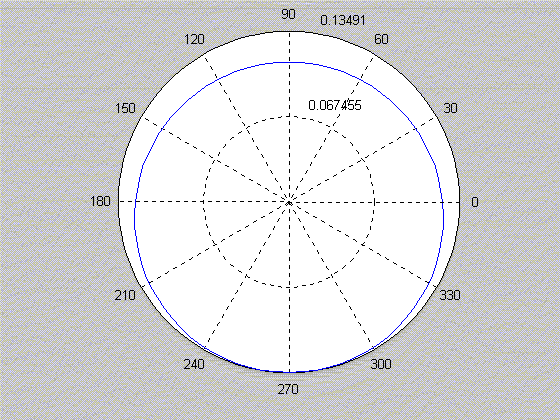

För att plotta strömfördelningen i ledaren, följ ovanstående procedur fram till att du ersatt decimalpunkten med komma. Markera den andra kolumnen och välj polärt diagram i diagramguiden. Det är svårt att få en riktigt njutbar figur, men strömfördelningen runt ledaren går i alla fall att se. Excel startar med vinkeln 0 högst upp och går medurs. Data startar längst till höger på ledaren och går moturs, varför strömfördelningen blir litet bakvänd. Jordplanet ser ut att ligga till vänster och ledarens vänstra sida hamnar nedåt i Exceldiagrammet. Med litet redigering av data går det att fixa till. Jämför med den nedre av ovanstående figurer.
Lista med alla filer till EMCmag1:
Matlabprogram: EMCmag1.zip (40k)
Fristående program: EMCmag1exe.zip (42k)
Matlabfiler som behövs för att exe-programmet ska fungera: libfiler.zip (1614k)
(Om du inte har programmet Winzip, kan du hämta det från http://www.winzip.com/ och sedan plocka ut filerna ur zip-arkiven).
