Programmet EMCmag2
Detta program har använts för att beräkna och rita figurerna i min artikel Hur fungerar jordplan egentligen? i EMCmagazine nr 5 -98.

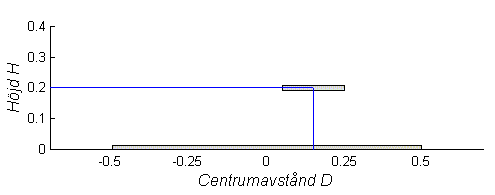

En metallremsa med bredden 1 i godtycklig längdenhet används som jordplan för en platt ledare. Ett tvärsnitt visas i figur 1.
Ledaren befinner sig på höjden H över jordplanet och på avståndet D från planets centrumlinje. Ledaren har bredden B.
Detta program beräknar strömfördelningen i jordplanet och på ledaren samt det elektriska och magnetiska
fältet i den närmaste omgivningen.
För att tanka hem programmet, klicka på lämplig version nedan, eller välj från lista.
Skicka gärna frågor och kommentarer till EMC@Emicon.se. Vi ska försöka att svara på frågor och sammanställa frågor, svar och kommentarer och lägga ut på en särskild sida.
Du som har Matlab version 5.2 kan använda EMCmag2.dll (202k) med tillhörande hjälpfil EMCmag2.m (1k)
Detta program levererar tre figurer vid varje körning, en som visar strömfördelning i jordplanet och en som visar strömfördelning runt ledaren och en som visar fältstyrkan.
Tanka hem filerna och placera dem i en mapp som finns i Matlabs sökväg och skriv kommandot

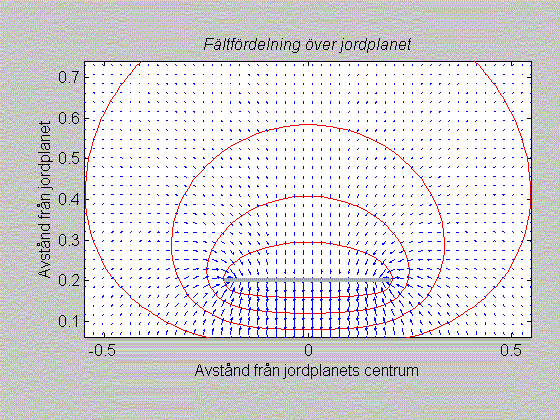

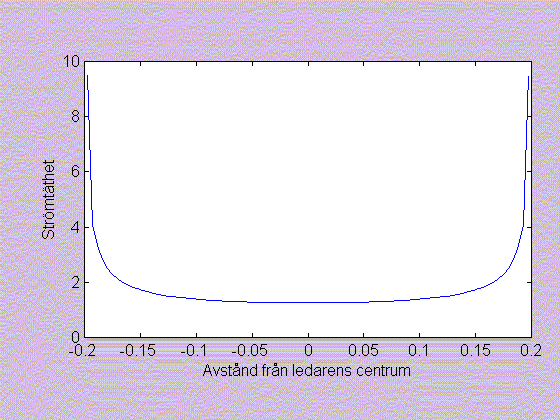

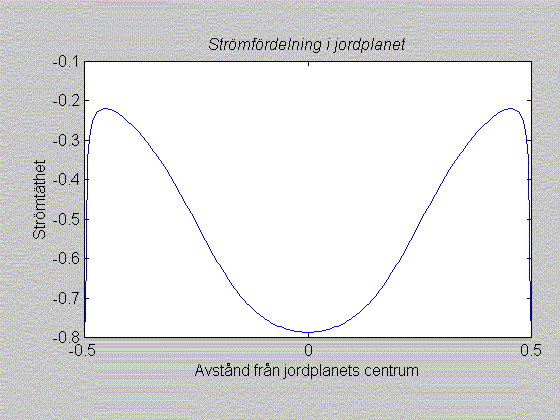

EMCmag2(D,H,B) med lämpliga värden på D, H och B (t ex EMCmag2(0, 0.2, 0.4) ) och du ser strax en kurva som visar strömfördelning i ledaren, de andra kurvorna ligger i fönster bakom, vilka blir synliga när de aktiveras. Nedan visas de kurvor som beräknas med ovanstående exempelkommando.
Du som inte har Matlab kan använda exe-programmet EMCmag 2.exe, vilket medför en något mer komplicerad procedur eftersom du måste öppna resutatfilen i ett program med plotmöjlighet för att se kurvorna. Du behöver också ha 6 filer från Matlab, som ska ligga i datorns sökväg, vilket enklast görs genom att de placeras i samma mapp som exe-filen. Dessa 6 filer finns i det komprimerade zip-arkivet libfiler.zip (1614k).
Tanka hem exe-programmet och skriv en textfil med hjälp av en editor tex Anteckningar som följer med Windows. Skriv på första raden siffervärdena för avståndet D, höjden H och bredden B i nämnd ordning. Du kan använda decimaltal med decimalpunkt (OBS!) tex 0.001 eller exponentformat tex 1e-3. Spara textfilen som indata2.txt och lägg den i samma mapp som EMCmag2.exe. Du kan också kopiera exempelfilen indata2.txt. (1k). Dubbelklicka på EMCmag2.exe och vänta medan programmet utför beräkningen, du ser en svart ruta. Du kan annars med fördel starta programmet från DOS-prompten så att du hinner läsa de meddelanden som skrivs ut. När beräkningen är klar visar sig fem nya filer i den mapp där EMCmag2.exe ligger, de har namnen strfjpl2.dat, strfled2.dat, hfield2.dat, exfield2.dat och eyfield2.dat. Dessa innehåller beräknade data för strömfördelningen i jordplanet respektive ledaren samt data för fältfördelningen. Hur data är organiserade i dessa filer finns beskrivet i EMCmag2.txt som ligger tillsammans med exe-filen i ziparkivet.
Lista med alla filer till EMCmag2:
Matlabprogram: EMCmag2.zip (86k)
Fristående program: EMCmag2exe.zip (59k)
Matlabfiler som behövs för att fristående program ska fungera: libfiler.zip (1614k)
(Om du inte har programmet Winzip, kan du hämta det från http://www.winzip.com/ och sedan plocka ut filerna ur zip-arkivet).
